Bau dir deine eigene Beamerleinwand
Eine eigene Beamerleinwand zu bauen ist viel preiswerter, als so ein Teil zu kaufen. Auf dieser Seite soll beschrieben werden, wie man eine Leinwand mit Holzrahmen bauen kann. Die Außenmaße betragen 180x110cm, also in ingenieursmäßiger Näherung 16:9 Format.
Rahmen:
Also als erstes braucht die Leinwand einen Rahmen. Dafür nehmen wir fünf Holzleisten. Vier für den Außenrahmen, eine zur Stabilisierung in der Mitte des Rahmens.

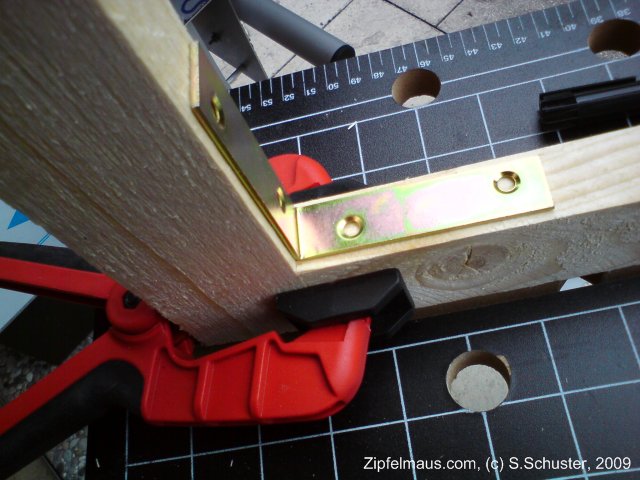

Dann brauchen wir noch kleine Winkel, mit denen die Holzleisten zusammenverschraubt werden. Holzschrauben auch nicht vergessen.
Für das Bespannen der Stoffe brauchen wir noch einen Tacker und Tackerklammern. Die müssen auch mit.

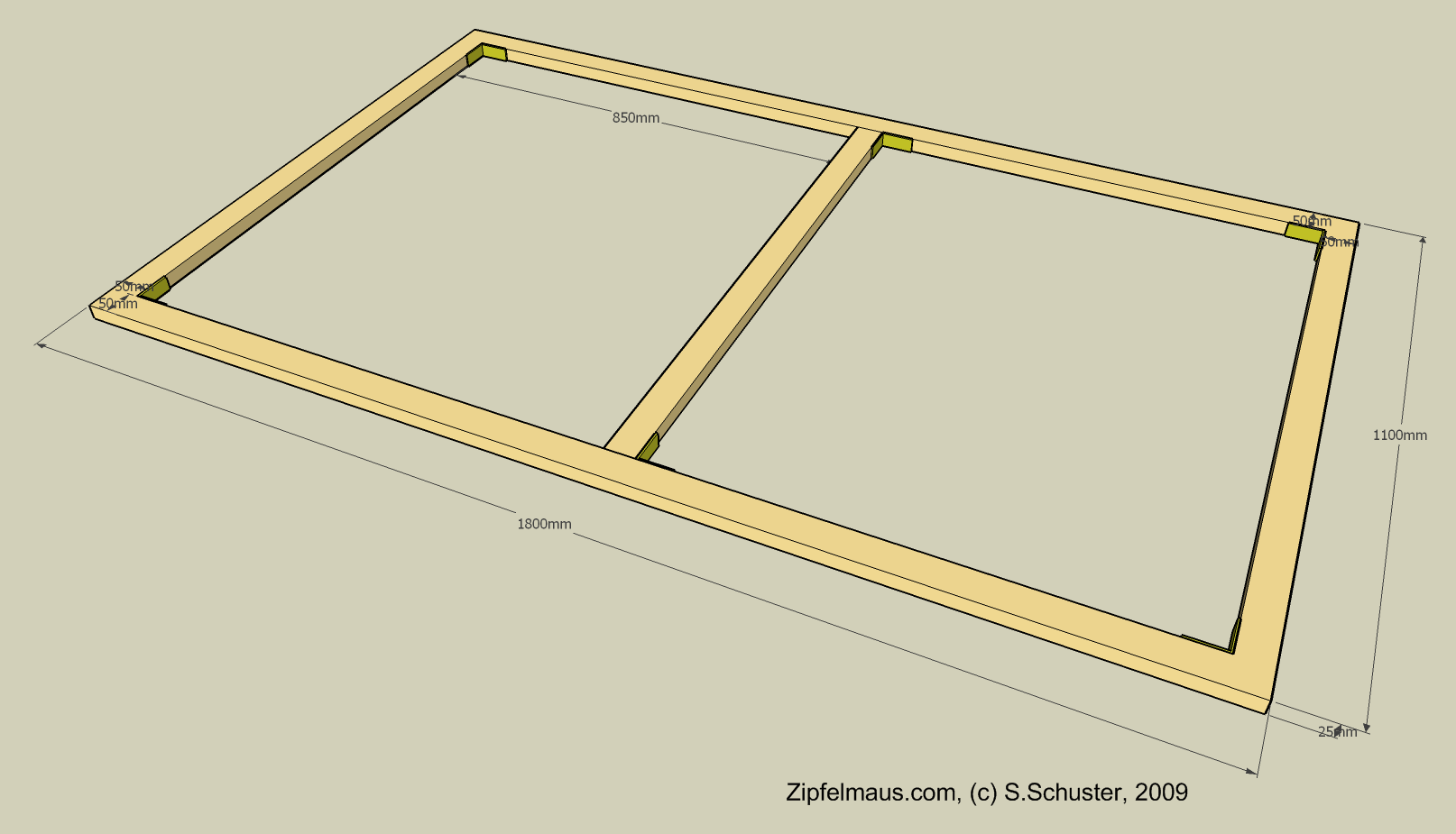

Konstruktionszeichnung:
Obi-Liste:
- ungehobelte 5×2,5cm Holzleisten (2x180cm, 3x100cm)
- 6 kleine Winkel
- Schrauben, soweit nicht schon vorhanden
- Hand-Tacker, soweit nicht schon vorhanden
- Tacker-Klammern, soweit nicht schon vorhanden
Kosten ohne Tacker/+Klammern/Schrauben: ~5€
Kosten mit Tacker/+Klammern/Schrauben: ~30€

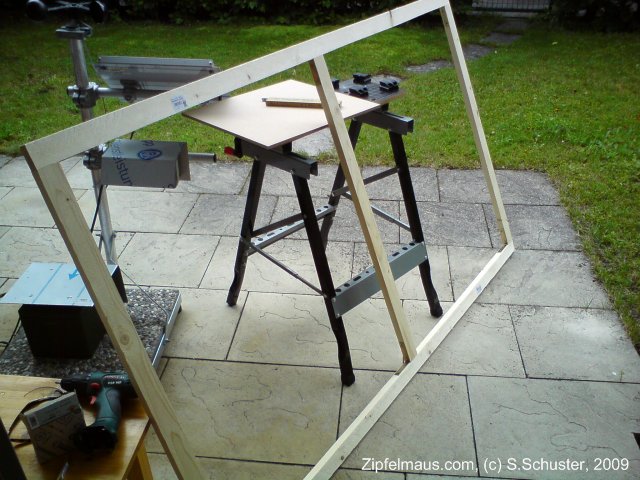

Der Rahmen ist schnell aufgebaut, so der Obi-Biber alles richtig zugeschnitten hat.
Stoff:

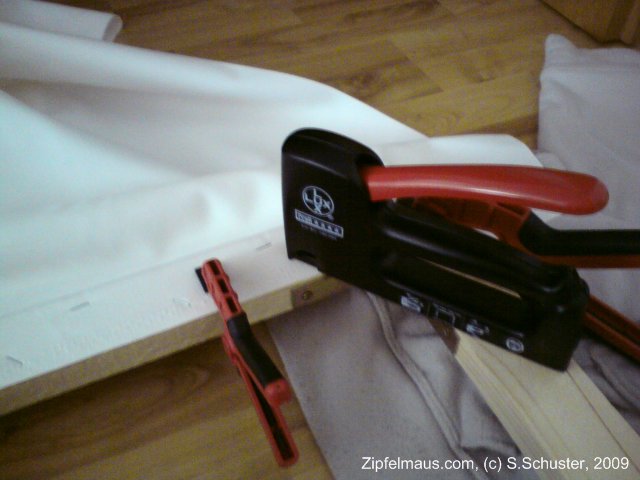

Nun gehts an den kniffligeren Teil, dem Bespannen des Rahmens. Wir haben ersteinmal nur weißes Segeltuch verwendet (500g/m²). Da hat sich herausgestellt, dass man doch den Rahmen durchsieht. Deswegen haben wir noch einen dickeren weißen Moltonstoff besorgt. Also runter mit dem Segeltuch. Dann den Molten raufgetackert. Dabei haben wir den Stoff immer erst an einer der beiden Langseiten festgetackert und dann von der gegenüberliegenden Seite straffgespannt und auch diese Seite angetackert. Zum Schluss kamen dann die beiden kürzeren Seiten dran.
Über dem flauschigen Molton-Stoff haben wir dann den Segeltuch-Stoff angetackert, in der oben beschriebenen Art und Weiße.
Einkaufsliste Stoff-Laden:
- Segeltuch: 200x150cm
- Molton: 200x150cm
Werkzeugkiste:
- Schraubendreher/Akkuschrauber
- Schlagbohrhammer für Wandbohrungen
- Tacker
- Halteklammern
- Zollstock, Winkel, Bleistift
- Schutzbrille
Kosten:
- im Karstadt teuer, 15€ pro laufenden m: (hier 4 lfd. m): 60€
- Ebay: ~20-30€ mit Versand
Bastelspaß-Dauer
- ~4h

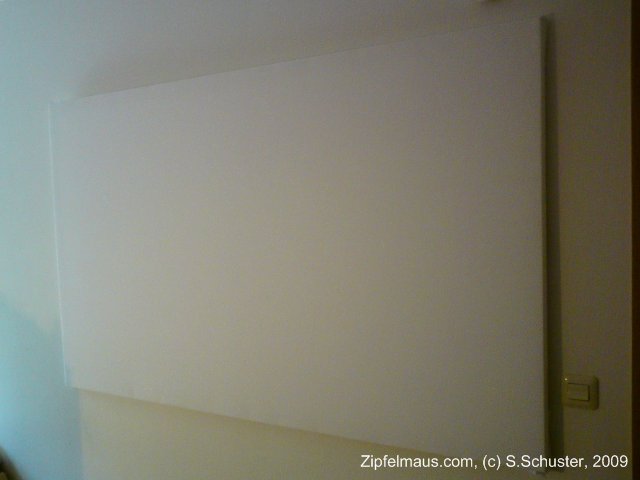

Wandbefestigung:
Für die Wandbefestigung haben wir uns was flippiges einfallen lassen. Dazu haben wir in der waagerechten Mitte des Rahmens eine Schnurr an zwei Schrauben gespannt. Die Schnurr war dabei nicht richtig straff, hatte also ein bisschen Luft. An der Wand waren schon zwei Schrauben in 1,50m Höhe montiert. Da wurden dann die Schnurr und damit die Leinwand dran aufgehangen.
Alles in allem kommt man, wenn man ein bissl nach dem güntigstem Angebot schaut, mit rund 25€ für die reinen Bauteilkosten hin. Ersparnis gute 60% gegen über dem Kaufmodel.
hallo erstmal,
ich will mir ebenfalls ne Leinwand bauen. Die Kaufmodelle sind mir eindeutig zu teuer. Das Format meiner Leinwand ist vor allem in der Breite auf 160cm beschränkt, also hab ich mir überlegt meine Leinwand 160x120cm groß zu machen (4:3). Die Leinwand soll abhängbar sein, weil meine Projektionsfläche vor einem Fenster ist.
Am liebsten wäre es mir, wenn ich die Leinwand zum verstauen aufrollen könnte. Denkst ihr es ist möglich das Segeltuch und den darunterliegenden Molton-Stoff ohne Schäden auf einer Rolle auf- und abzurollen?
Eine Befestigungsmöglichkeit habe ich mir schon überlegt.
Habt ihr irgend welche Tipps, Anregungen oder Sachen die es zu beachten gibt?
Gruß Joshua
@Joshua:

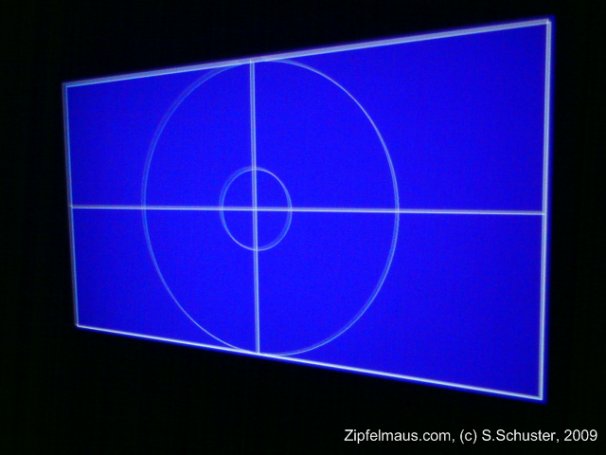

Wir haben die Erfahrung gemacht, dass auch der doppelte Stoff (Segeltuch und Molton-Stoff) nicht so richtig das ganze Licht auffangen kann. In unserer Konstruktion scheint der Mittelbalken im Rahmen an manchen Szenen leider doch durch.
Wenn du das Ganze auch noch Aufrollen möchtest, wäre doch eine Rollo-Variante von Fachmann vor zu ziehen, sonst leidet das Seherlebnis doch deutlich.
Ich wäre auch gern handwerklich begabt, ein tolles Projekt ist das.
Eine eingebaute Rollfunktion wäre natürlich super….Ich will das Ding ja nicht die ganze Zeit rumhängen haben
Lasst euch da doch mal etwas einfallen
@Felix S.: Roll-Leinwände gibt es dann doch schon recht günstig bei Ebay zu kaufen.
Ich finde die Dauer-Leinwand (also ohne Roll-Funktion) gar nicht so schlecht. Da sie direkt an der Wand hängt, stört sie ja auch nicht weiter, wenn mal kein Film darauf projiziert wird.
Eine besser alternative zum Segeltuch ist etwas blickdichtes, z.B. eine OSB- oder Spanplatte. Diese kann grundiert und mit Leinwandfarbe gestrichen werden. Effekt: Es drinkt kein Licht durch die Prpjektionsfläche durch. Das Licht wir maximal reflektiert.
