Bau dir deine eigene Wandbeleuchtung (2)

Einführung:

Eine Wandbeleuchtung ist gut, zwei sind natürlich besser. So möchte ich heute das neuste Kunstmachwerk der Zipfel-Labs vorstellen, eine Low-Cost-Wandbeleuchtung.

Den Bau dieser Lampe hatte eigentlich der werte Herr Architekt unserer Wohnung zu verschulden, da er meinte, ein 20qm Zimmer würde von einer kleinen Terassentür mit Tageslicht nur so durchflutet. Aber dem ist mitnichten so. Darum wart es an der Zeit für etwas mehr Tageslicht zu sorgen und das Zimmer um eine helle Fenster-artige Lampe zu erweitern.

Die Anleitung ist in zwei Teile geteilt. Der erste beschreibt den Aufbau des Lampenkastens, der zweite erläutert den Aufbau der LED-Beleuchtung.

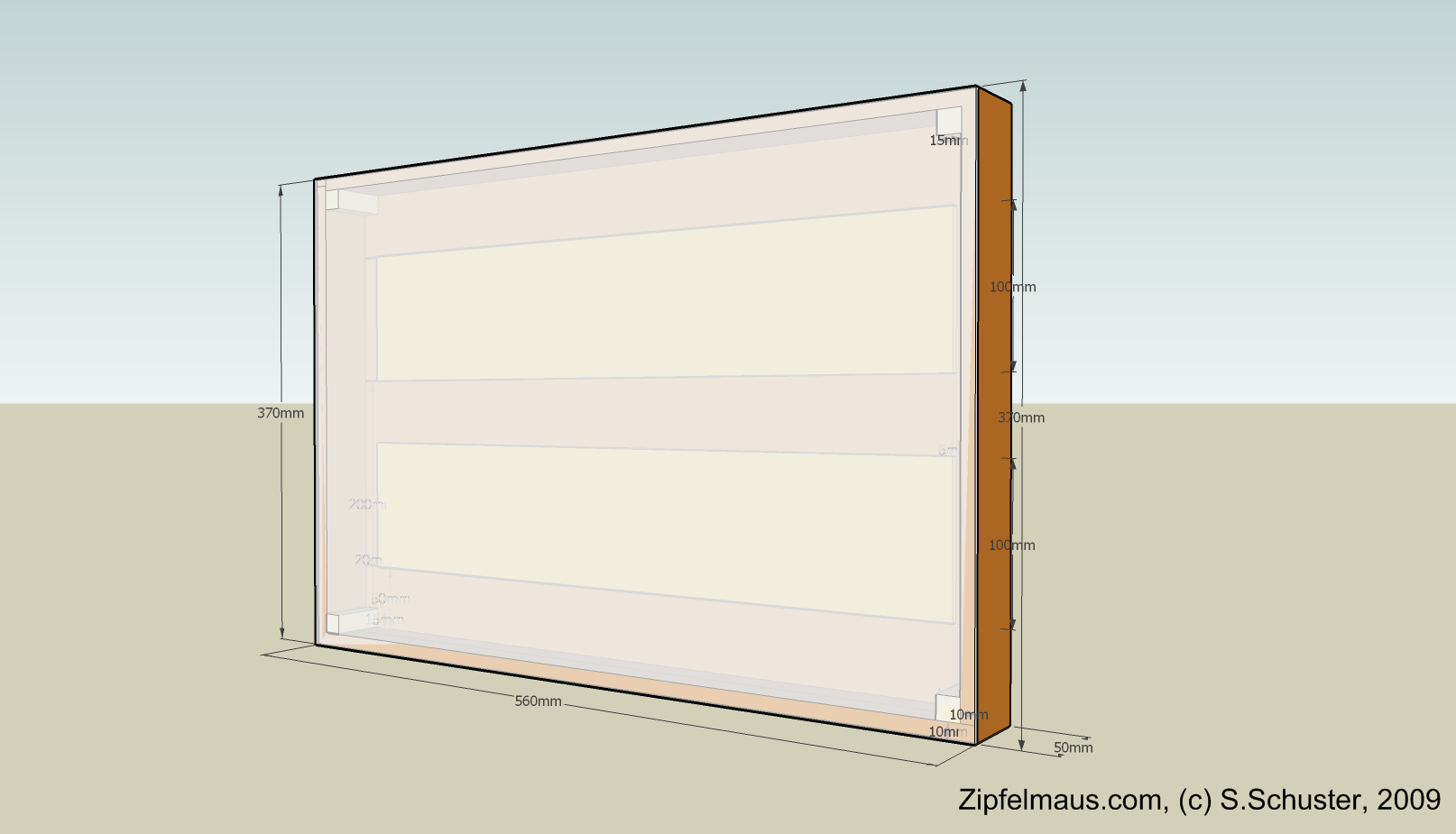

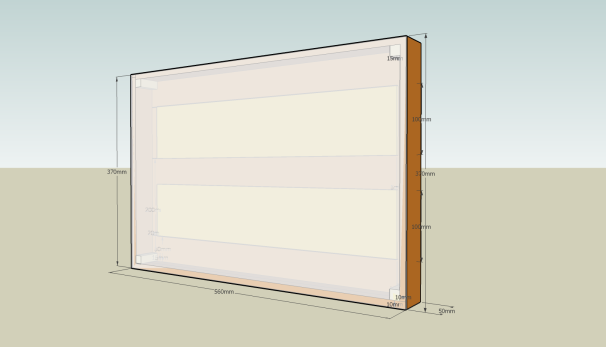

Konstruktionszeichnung – Lampenkasten:

Der Leuchtenkasten besteht aus zwei Teilen:
1. dem Korpus aus einer MDF-Rückwand und Holzleisten als Seitenelemente.
2. Als Abdeckung und Diffusor dient ein Plexiglas. Die Lichtdurchlässigkeit sollte kleiner als 79% sein, da sonst die LEDs zu stark als Punktleuchtquellen sichtbar sind.

Einkaufsliste Listkasten:

MDF-Platte 560×370x10mm
Plexiglas-Platte 560×370x10mm
2 Holzleisten 560×60x10mm
2 Holzleisten 350×60x10mm
1 Holzstab 20×20x30mm für Eckverbindung
Schrauben

Werkzeugkiste:

Schraubendreher/Akkuschrauber
Klemmen
Zollstock, Winkel, Bleistift
Schutzbrille

Kosten:

ca. 10€ für Holz + ca. 15€ für Plexiglas

Bastelspaß-Dauer

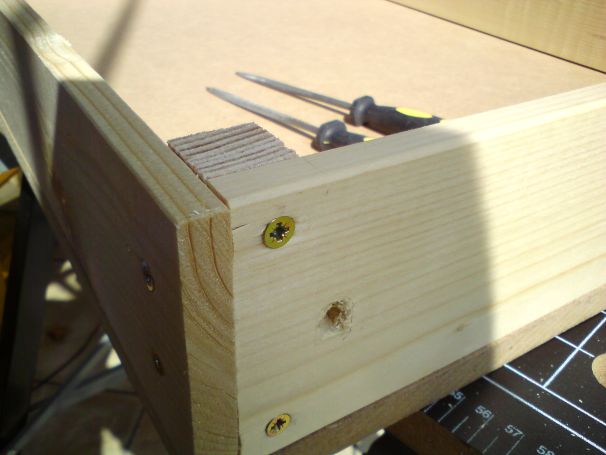

Eckverbindung Lampenkasten, das Loch ist für den Anschluss des Netzteils

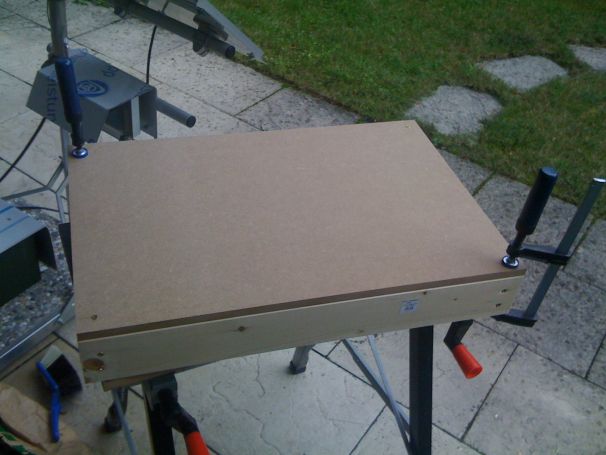

Rückwand wird angeschraubt

LED-Leuchtelemente:

Nachdem nun der Lampenkasten fertig ist, fehlt noch das Innenleben, die LED-Leuchtelemente. Die LEDs werden auf zwei 500×100mm lange Lochrasterplatinen aufgelötet. Die Auswahl der richtigen LEDs scheint nur auf den ersten Blick einfach. Hauptsache viel Lichtleistung bzw. mcd, das reicht, mag man da denken. Dem ist aber nicht ganz so. Der Öffnungswinkel spielt hier auch eine wichtige Rolle und der soll in unserem Fall möglichst hoch sein. Schau man bei Ebay gibt es bei den feilgebotenen LEDs entweder einen großen Öffnungswinkel, dafür aber eine geringe Lichtleistung und umgekehrt.
Erst beim Händler pur-led.de bin ich auf ein vernünfiges Angebot gestoßen: Link. Die diffusen 10mm LEDs schaffen beides: hohe Lichtleistung und einen großen Öffnungswinkel. Der Preis ist zwar knackig, aber lässt sich aber mit diesem Gutschein um 6 Tacken reduzieren: “620096″.
3 LEDs werden nun jeweils in Reihe geschaltet und mit einem 25Ohm Widerstand versehen. Somit lassen sich die LEDs ganz einfach an 12V betreiben. Insgesamt kommen 20x 10mm LEDs zum Einsatz und 58 kleine funzelige Piranha-LEDs. Zusammen benötigt die Leuchtelemente 12W, also 1A bei 12V.

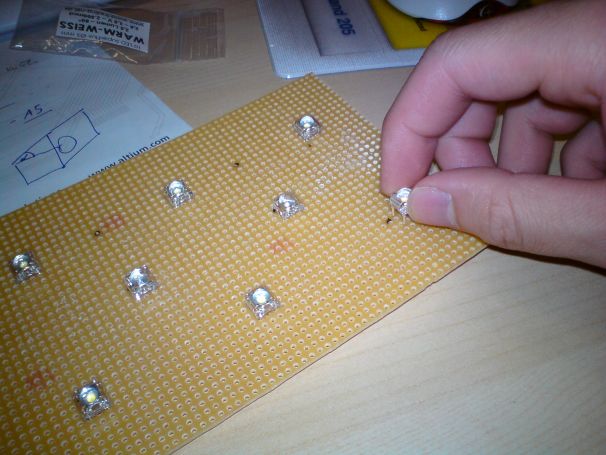

Bestücken der LEDs

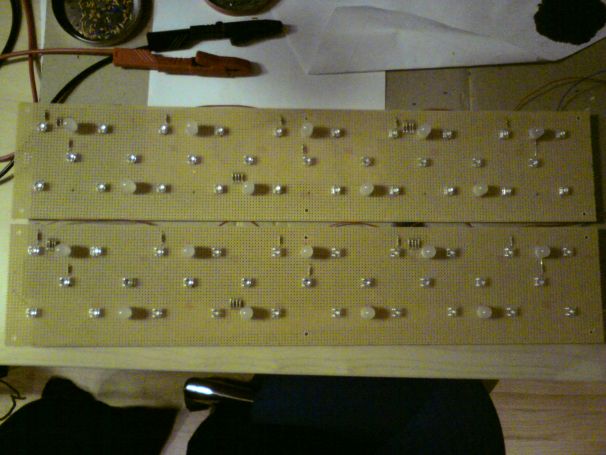

Fertige LED-Module

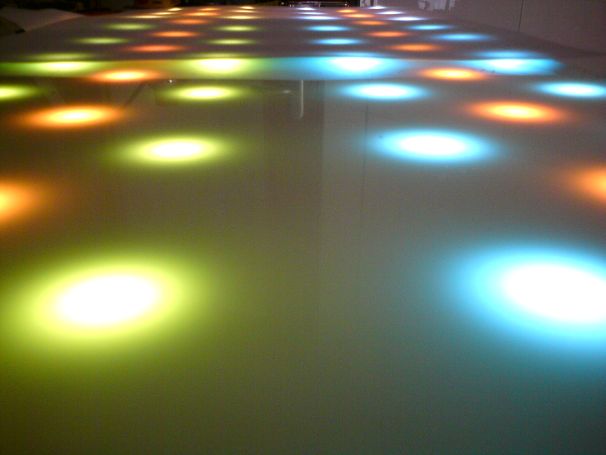

Piranha-LED-Test - zu funzelig

Schließlich werden die beiden LED-Module auf Distanzbolzen auf der MDF-Platte des Lichtkastens montiert. Über WAGO-Litzenklemmen und einem Netzteilkontakt wird die Verkabelung zusammengeführt.
Nun kann alles an die Wand geschraubt und feierlich in Betrieb genommen werden:

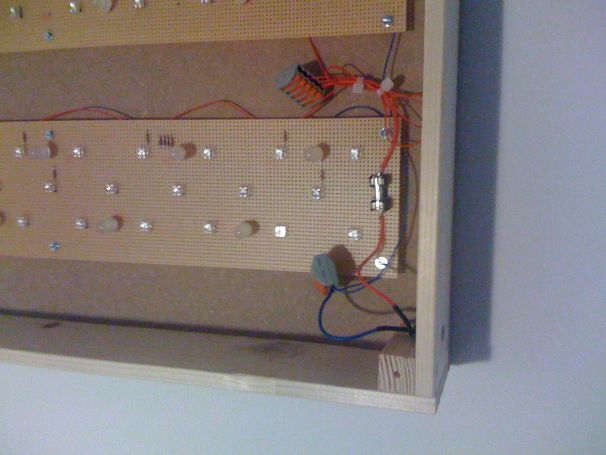

Verkabelung Lampenkasten

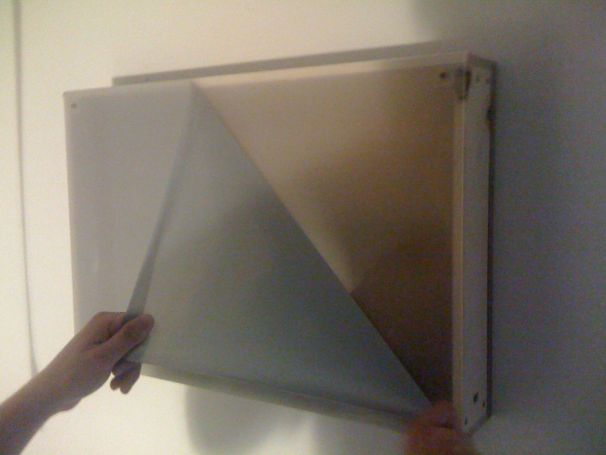

Entfernen der Schutzfolie

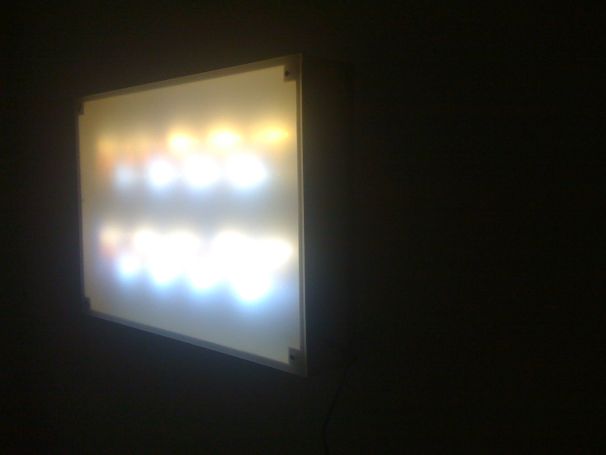

Das ist mal hell
